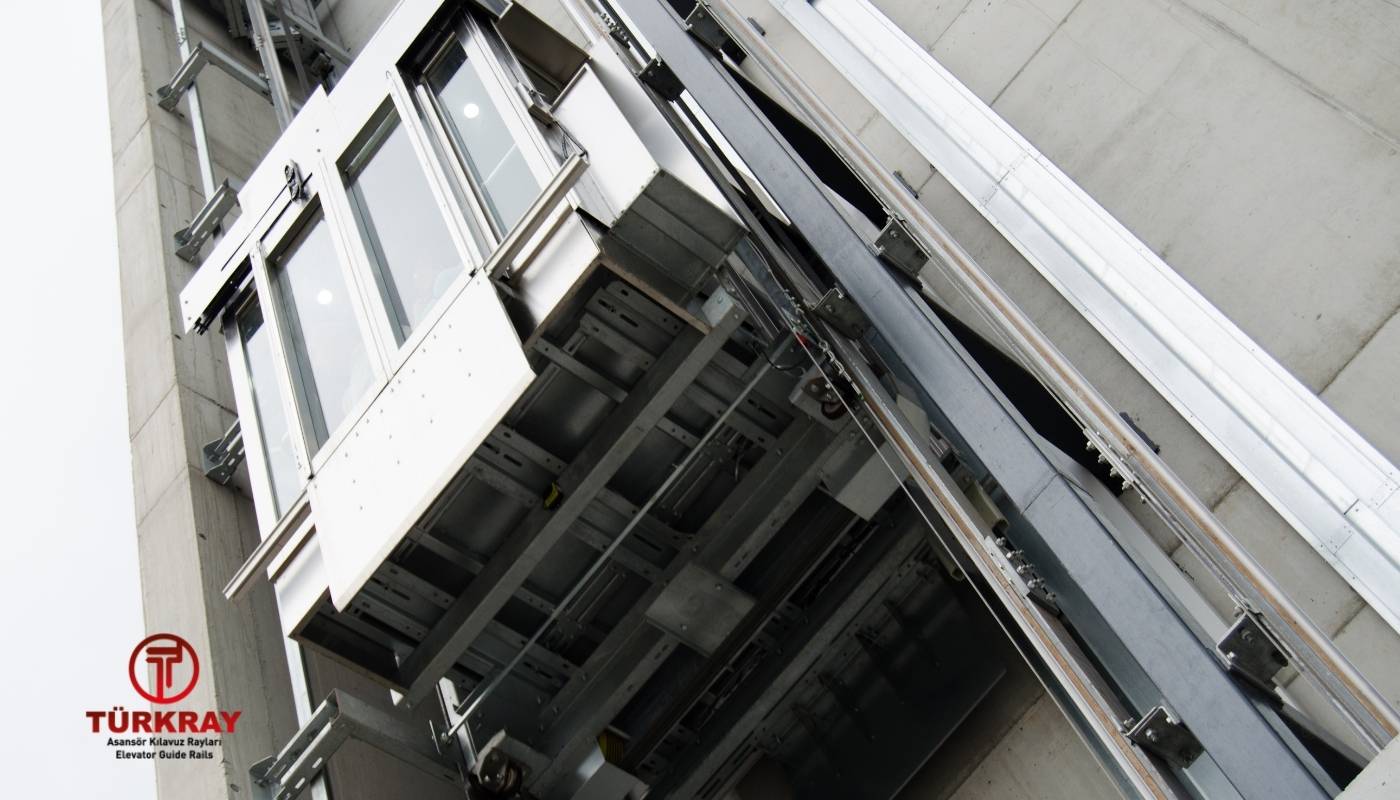

Les types, les caractéristiques et les domaines d’utilisation des rails de guidage d’ascenseur sont des éléments essentiels qui garantissent le fonctionnement sûr et efficace des systèmes d’ascenseurs modernes. Les rails de guidage assurent un mouvement stable de la cabine d’ascenseur et du contrepoids, minimisant les vibrations et la déflexion. Différents types tels que les rails de type T, rainurés et spécialement conçus sont préférés dans les ascenseurs utilisés dans une large gamme, des immeubles de grande hauteur aux structures commerciales. Le choix des rails doit être fait en fonction de la capacité de charge, de la vitesse et des caractéristiques structurelles de l’ascenseur.

Table des matières

Que sont les rails de guidage d’ascenseur ?

Les rails de guidage d’ascenseur sont des rails, généralement en acier, qui permettent à la cabine d’ascenseur et au contrepoids de se déplacer verticalement. Ces rails sont montés sur les parois de la cage d’ascenseur et garantissent que la cabine monte et descende en douceur. En fait, nous pouvons comparer les rails de guidage aux voies ferrées. Tout comme les voies ferrées déterminent l’itinéraire d’un train, les rails de guidage d’ascenseur guident et équilibrent le mouvement de la cabine.

Les rails de guidage jouent un rôle essentiel dans la sécurité et les performances du système d’ascenseur. Ils empêchent la cabine de trembler et de vibrer, garantissant ainsi un voyage confortable pour les passagers. Ils sont également nécessaires au fonctionnement du système de parachute, qui garantit l’arrêt sûr de l’ascenseur en cas d’urgence.

Fonctions des rails de guidage d’ascenseur

Les rails de guidage d’ascenseur guident non seulement le mouvement de la cabine, mais effectuent également un certain nombre de tâches importantes. Ces fonctions peuvent être répertoriées comme suit :

Les rails de guidage dirigent le mouvement vertical de la cabine d’ascenseur et du contrepoids et garantissent que l’ascenseur monte et descende dans une direction fixe.
Équilibrage : ils aident l’ascenseur à se déplacer en douceur en garantissant que la cabine et le contrepoids restent équilibrés.
Sécurité : dans les situations d’urgence, en particulier lorsque l’ascenseur accélère de manière excessive ou lorsque les systèmes de freinage sont activés, les rails de guidage garantissent l’arrêt de la cabine.
Réduction des vibrations et du bruit : ils assurent un voyage confortable en absorbant les vibrations dans le système d’ascenseur et en minimisant le bruit lié au frottement qui peut se produire pendant le mouvement.

Comme on peut le constater, les rails de guidage sont un élément indispensable du système d’ascenseur et sont essentiels pour un fonctionnement sûr, confortable et efficace de l’ascenseur.

Types de rails de guidage d’ascenseur

Les rails de guidage d’ascenseur sont fabriqués en différents types en fonction des différentes capacités de charge, vitesses et exigences structurelles. Les types de rails de guidage les plus couramment utilisés sont :

Rails de guidage de type T

Les rails de guidage de type T doivent leur nom à leur section transversale en forme de T. Ces rails sont généralement utilisés dans les ascenseurs de passagers et de marchandises. Les rails de type T peuvent supporter de lourdes charges et fonctionner à des vitesses élevées grâce à leur résistance et leur durabilité élevées. Ils sont également faciles à installer et à entretenir.

Les rails de guidage de type T sont fabriqués dans différentes tailles et normes. Les normes les plus couramment utilisées sont ISO 7465 et TS EN 81-20. Ces normes spécifient les dimensions, les tolérances, les propriétés des matériaux et les méthodes d’essai des rails.

Rails de guidage ronds

Les rails de guidage ronds ont une section transversale circulaire et sont généralement utilisés dans les ascenseurs à faible vitesse et à faible capacité. Ces rails sont plus économiques et plus faciles à produire que les rails de type T. Cependant, leurs capacités de charge et leurs vitesses sont limitées.

Les rails de guidage ronds sont généralement préférés dans les applications légères telles que les ascenseurs domestiques, les ascenseurs de service et les monte-charges.

Rails de guidage spécialement conçus

Certaines applications d’ascenseur peuvent nécessiter des conceptions spéciales lorsque les rails de guidage standard de type T ou ronds ne conviennent pas. Par exemple, des rails de guidage spécialement conçus peuvent être utilisés pour les ascenseurs inclinés, les ascenseurs panoramiques ou les ascenseurs à grande vitesse.

Ces rails spécialement conçus sont personnalisés en fonction des conditions de fonctionnement et des exigences de conception de l’ascenseur. Le choix des matériaux, les dimensions, les tolérances et les méthodes de fabrication sont déterminés par l’application spécifique.

Matériaux utilisés dans les rails de guidage d’ascenseur

Les rails de guidage d’ascenseur sont généralement fabriqués en acier à haute résistance. L’acier est un matériau idéal pour les rails de guidage en raison de sa durabilité, de sa dureté et de sa résistance à l’usure. De plus, les rails en acier peuvent être soudés et facilement usinés.

Les types d’acier utilisés dans les rails de guidage comprennent l’acier au carbone, l’acier allié et l’acier inoxydable. L’acier au carbone est le type d’acier le plus couramment utilisé et offre un bon équilibre entre résistance et dureté. L’acier allié offre une résistance et une durabilité supérieures à celles de l’acier au carbone. L’acier inoxydable est privilégié dans les applications nécessitant une résistance à la corrosion.

Ces dernières années, les matériaux composites ont également commencé à être utilisés dans les rails de guidage. Les matériaux composites peuvent être plus légers et plus durables que l’acier. Cependant, ils sont plus coûteux et ne sont pas encore largement utilisés.

Sélection des rails de guidage d’ascenseur

Le choix des rails de guidage d’ascenseur dépend d’un certain nombre de facteurs, notamment :

Type d’ascenseur et son utilisation prévue : Différents types d’ascenseurs, tels que les ascenseurs pour passagers, les monte-charges, les ascenseurs de service et les ascenseurs domestiques, ont des exigences différentes en matière de rails de guidage.
Vitesse et capacité de charge de l’ascenseur : Les ascenseurs à grande vitesse et à grande capacité nécessitent des rails de guidage plus résistants et plus durables.
Dimensions et structure de la gaine d’ascenseur : Les dimensions et la méthode d’installation des rails de guidage sont déterminées par les dimensions et les caractéristiques structurelles de la gaine d’ascenseur.
Codes et normes de construction : Les rails de guidage d’ascenseur doivent être conformes aux codes et normes de construction en vigueur.

Le choix des rails de guidage appropriés est essentiel à la sécurité, aux performances et à la durée de vie de l’ascenseur. Il est donc important de demander conseil à un ingénieur expert en conception d’ascenseurs.

Entretien des rails de guidage d’ascenseur

Les rails de guidage d’ascenseur nécessitent un entretien régulier. L’entretien comprend le nettoyage, la lubrification et la vérification de l’usure des rails. Il est également important de s’assurer que les rails sont correctement alignés et que les fixations sont bien serrées.

Un entretien régulier prolonge la durée de vie des rails de guidage et garantit le fonctionnement sûr et efficace de l’ascenseur. L’entretien doit être effectué par une entreprise de service d’ascenseurs agréée.

Innovations dans les rails de guidage d’ascenseur

La technologie des ascenseurs évolue constamment et les rails de guidage sont également affectés par ces développements. Ces dernières années, les innovations suivantes ont été observées dans les rails de guidage :

L’utilisation de matériaux plus légers et plus durables : les matériaux composites et les alliages d’acier à haute résistance améliorent les performances des rails de guidage.
Techniques de production avancées : l’usinage de précision et l’automatisation améliorent la qualité et la précision des rails de guidage.
Nouveaux profils de rail : de nouveaux profils de rail sont en cours de développement pour des ascenseurs plus efficaces et plus silencieux.
Intégration de capteurs intelligents : les capteurs intégrés aux rails de guidage peuvent surveiller l’état des rails et détecter les problèmes potentiels à un stade précoce.

Ces innovations visent à accroître la sécurité, les performances et l’efficacité énergétique des ascenseurs.

Türkray est un partenaire fiable dans le domaine des rails de guidage pour ascenseurs

Türkray est une entreprise turque de premier plan qui produit des rails de guidage pour ascenseurs et exporte dans plus de 80 pays à travers le monde. En activité depuis 1993, l’entreprise occupe une place importante dans le secteur des ascenseurs grâce à ses produits fiables et de haute qualité.

Türkray propose une large gamme de produits, notamment des rails de guidage de type T et ronds. Notre entreprise est certifiée ISO 9001:2015, ISO 14001:2015, ISO 10002:2018, ISO 45001:2018 et fabrique ses produits dans des installations de pointe.

Vous pouvez nous contacter pour vos besoins en rails de guidage d’ascenseur et bénéficier de l’assistance de notre équipe d’experts.

Installation et alignement des rails de guidage d’ascenseur

L’installation et l’alignement corrects des rails de guidage d’ascenseur sont essentiels pour le fonctionnement sûr et efficace de l’ascenseur. Une installation ou un alignement incorrect peut provoquer des secousses, des vibrations ou même un déraillement de la cabine. Cela peut entraîner de graves accidents.

Les rails de guidage sont installés sur les parois de la gaine d’ascenseur ou sur des structures en acier spécialement conçues. Les rails sont fixés à intervalles réguliers à l’aide de supports et de fixations. Lors du processus d’installation, l’alignement vertical et horizontal des rails doit être réglé avec précision. Ce processus est effectué à l’aide d’outils spéciaux tels que des appareils de mesure laser et des niveaux à bulle.

Le processus d’alignement consiste à vérifier la rectitude, le parallélisme et la verticalité des rails de guidage. La distance entre les rails doit être comprise dans certaines tolérances. Sinon, la cabine risque de se coincer dans les rails ou de se détacher des rails.

L’installation et l’alignement des rails de guidage doivent être effectués par des techniciens expérimentés et agréés. Une fois le processus d’installation terminé, des tests doivent être effectués pour garantir le fonctionnement sûr de l’ascenseur.

Normes de sécurité pour les rails de guidage d’ascenseur

Les rails de guidage d’ascenseur doivent être fabriqués et installés conformément aux normes de sécurité internationales et nationales. Ces normes précisent les dimensions, les tolérances, les propriétés des matériaux, les méthodes d’assemblage et les procédures d’essai des rails.

La norme internationale la plus utilisée est la norme ISO 7465 « Rails de guidage de type T pour cabines et contrepoids d’ascenseurs de passagers et de marchandises ». Cette norme couvre la conception, la production et les essais des rails de guidage de type T.

En Turquie, la norme TS EN 81-20 « Règles de sécurité pour la fabrication et l’assemblage d’ascenseurs » est valable. Cette norme couvre tous les composants des ascenseurs, y compris les rails de guidage, et spécifie les exigences de sécurité.

Le respect des normes de sécurité pour les rails de guidage d’ascenseur est essentiel pour le fonctionnement sûr et sans problème de l’ascenseur. Les rails qui ne sont pas conformes à ces normes peuvent provoquer des accidents graves.

Normes de sécurité pour les rails de guidage d’ascenseur

Les rails de guidage d’ascenseur doivent être fabriqués et assemblés conformément aux normes de sécurité internationales et nationales. Ces normes spécifient les dimensions, les tolérances, les propriétés des matériaux, les méthodes d’assemblage et les procédures d’essai des rails.

Le respect des normes de sécurité des rails de guidage d’ascenseur est essentiel pour le fonctionnement sûr et sans problème de l’ascenseur. Les rails qui ne sont pas conformes à ces normes peuvent provoquer des accidents graves.
